Kas ir silīcija vafele? Kādam nolūkam to lieto?

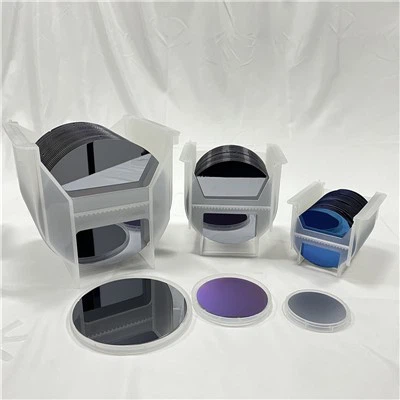

Silīcija plāksne ir plāns, apaļš disks, kas izgatavots no augstas kvalitātes-silīcija, ko plaši izmanto pusvadītāju ierīču, piemēram, mikroprocesoru, atmiņas mikroshēmu un saules paneļu, ražošanā. Tas darbojas kā mikroelektronisko komponentu pamatmateriāls, un tā ražošanā tiek izmantoti tādi būtiski procesi kā dopings, kodināšana un rakstīšana. Šie procesi padara to par būtisku mūsdienu elektronikas elementu.
Materiāla īpašības:
Substrāts: Silīcija vafeles ir izgatavotas no plānām silīcija šķēlītēm, kas parasti kalpo kā substrāta materiāls dažādām mikroelektroniskām ierīcēm.
Augsta tīrība: Šīm plāksnēm ir ārkārtīgi augsta tīrības pakāpe, īpaši izmantošanai integrālajās shēmās, kur tīrības līmenis var sasniegt 99,999999999% vai pat augstāku.
Fiziskās īpašības: Parasti apļveida formas silīcija vafeles ir standarta diametrā, piemēram, 150 mm, 200 mm un 300 mm, un tās ir pulētas, lai iegūtu perfekti gludu un plakanu virsmu.
Lietņu veidošanās
Lieli viena{0}}kristāla silīcija lietņi tiek ražoti, kristalizējot attīrītu silīcija kausējumu, parasti izmantojot tādus procesus kāČečraļska metode.
Griešana
Pēc tam silīcija lietņi tiek sagriezti plānās plāksnēs, izmantojot precīzus griešanas instrumentus, kas nodrošina, ka katra vafele saglabā nemainīgu biezumu visā virsmā.
Virsmas apdare
Vafeles virsma tiek pakļauta divpakāpju{0}}procesam: ķīmiskajai kodināšanai, kam sekoĶīmiskā mehāniskā pulēšana (CMP), lai novērstu jebkādas virsmas nepilnības un iegūtu nevainojamu, spoguļattēlu{0}}līdzīgu apdari.
Elektronisko ierīču galvenā sastāvdaļa
Silīcija vafeles ir mikroelektronikas pamats, jo tās darbojas kā pamatmateriāls visam, sākot no viedtālruņiem līdz saules baterijām. Vafeles plakanumam ir izšķiroša nozīme, jo tas nodrošina konsekventu pamatu turpmākajiem mikrofabrikas posmiem.
Galvenās īpašības:
Silīcijs piedāvā uzticamas un konsekventas pusvadītāju īpašības, un tā salīdzinoši zemās izmaksas padara to par ideālu materiālu dažādiem elektroniskiem izstrādājumiem. Turklāt tā saderība ar citiem materiāliem, piemēram, silīcija dioksīdu, vēl vairāk uzlabo tā daudzpusību dažādos lietojumos.
Vafeļu izmērs un īpašības
Silīcija vafeles ir dažādu diametru diapazonā no 25,4 mm (1 colla) līdz 450 mm (17,72 collām). Ražošanas tehnoloģijai attīstoties, vafeļu izmēri ir nepārtraukti palielinājušies. Pāreja no 200 mm uz 300 mm plāksnēm ir kļuvusi par nozares standartu, un tiek izstrādāta 450 mm vafele, lai apmierinātu pieaugošās prasības.
Parastie vafeļu izmēri un to atbilstošie biezumi:
1 colla (25 mm)
2 collas (51 mm)- Biezums: 275 μm
3 collas (76 mm)- Biezums: 375 μm
4 collas (100 mm)– Biezums: 525 μm
5 collas (130 mm vai 125 mm)– Biezums: 625μm
150 mm (5,9 collas, bieži sauktas par "6 collām")– Biezums: 675μm
200 mm (7,9 collas, bieži sauktas par "8 collām")– Biezums: 725μm
300 mm (11,8 collas, bieži sauktas par "12 collām")– Biezums: 775 μm
450 mm (17,7 collas, bieži sauktas par "18 collām")– Biezums: 925 μm (aptuvenais)
Plāksnes, kas nav{0}}silīcija materiāla
No materiāliem, kas nav silīcijs, izgatavotajām plāksnēm ir atšķirīgs biezums, salīdzinot ar tāda paša diametra silīcija plāksnēm. Šo vafeļu biezums ir atkarīgs no materiāla mehāniskās izturības. Lai nodrošinātu, ka vafeles ir pietiekami izturīgas, lai tās varētu apstrādāt, tām jābūt pietiekami biezām, lai tās neplaisātu zem sava svara.
Vafeļu izmēra paplašināšana un izmaksu kontrole
Vafeļu ražošanā no katras vafeles apstrādājamo mikroshēmu skaits palielinās līdz ar vafeles diametra kvadrātu. Tomēr izmaksas, kas saistītas ar katru ražošanas posmu, palielinās lēnāk nekā vafeles diametrs. Palielinoties vafeļu izmēram, izmaksas par vienu mikroshēmu ievērojami samazinās. Piemēram, pāreja no 200 mm uz 300 mm plāksnēm, sākot ar 2000. gadu, izraisīja mikroshēmu ražošanas izmaksu samazinājumu par 30–40%. Tomēr šī maiņa radīja arī jaunus izaicinājumus nozarē.
Dažādu veidu silīcija vafeles
Ir vairāki silīcija vafeļu veidi, un katrs ir paredzēts īpašiem lietojumiem. Atbilstoša silīcija vafeles veida izvēle ir ļoti svarīga jebkura projekta panākumiem, jo katra veida plāksnes īpašības var ietekmēt galaprodukta veiktspēju un efektivitāti.
Tīra silīcija vafeles
Šīs vafeles tiek rūpīgi{0}}pulētas ar abām pusēm, lai iegūtu īpaši-gludu, spoguļattēlu{2}}līdzīgu apdari. Ar savu izcilo tīrību un izcilo plakanumu tie ir ideāli piemēroti augstas veiktspējas-lietotnēm, kurām nepieciešama precizitāte un kvalitāte.
Iekšējās silīcija vafeles
Tās bieži dēvē par neapstrādātām vafelēm, tās ir izgatavotas no tīra viena{0}}kristāla silīcija, nepievienojot nekādas dopinga vielas. Tie kalpo kā lieliski pusvadītāju materiāli, padarot tos ideāli piemērotus procesiem, kuriem nepieciešama ārkārtīgi augsta tīrības pakāpe.
Plaši izplatīti silīcija vafeļu lietojumi
Silīcija vafeles ir būtiskas sastāvdaļas dažādās nozarēs, un to ievērojamā elektrovadītspēja un pusvadītāju īpašības padara tās neaizstājamas mūsdienu elektronikā.
Lietojumprogrammas elektroniskajās ierīcēs:
Silīcija vafeles ir ļoti svarīgas mikroshēmu un integrālo shēmu (IC) ražošanā. Šīs vafeles plaši izmanto tādos produktos kā datori, viedtālruņi un sensori. Integrētās shēmas balstās uz silīcija plāksnēm, lai veiktu noteiktas funkcijas, padarot tās par būtisku visas ierīces arhitektūras sastāvdaļu.
Augstas-veiktspējas RF (radiofrekvences) lietojumprogrammas:
RF tehnoloģiju jomāsafīrs{0}}uz-silīcija (SOS)tehnoloģija tiek izmantota bieži. Šī tehnoloģija nodrošina izcilu linearitāti, izcilu izolāciju un izcilu izturību pret elektrostatisko izlādi (ESD). Tas ir veiksmīgi ieviests dažādās ierīcēs, tostarp viedtālruņos un mobilo sakaru iekārtās.
Fotonikas lietojumprogrammas:
SOI (silīcija-uz-izolators)plāksnēm ir nozīmīga loma silīcija fotonikā. Izmantojot precīzu jonu implantāciju, silīcija slānis ir savienots ar izolācijas slāni, veidojot aktīvās vai pasīvās optiskās sastāvdaļas un viļņvadus. SOI tehnoloģijas galvenā priekšrocība ir tās spēja atvieglot infrasarkanās gaismas caurlaidību, izmantojot pilnīgu iekšējo atstarošanu ar silīcija dioksīda pārklājuma slāni, kas iekapsulē viļņvadu.
